.0怎么裝配？
裝配設計是機械等產品設計過程中非常重要的設計過程，其主要目的是在確定零件完成理想功能的條件下，確定合理的相對位置。裝配圖的創建一般分為兩類，一類是自底向上的設計方法，另一類是自頂向下的設計方法。前者是指合理設計零件的位置，適用于零件較少的機械設計方法；自上而下機械設計方法；自上而下的設計是創建空組裝文件，然后在空組裝文件下添加或新組件。新零件的設計是根據某個零件的尺寸設計的，即相關建模。該建模方法適用于相對較多零件的整體機械設計。以下是自頂向下的設計方法：初學ug10建模教程全集。
此教程采用.0軟件版，這里有必要介紹一下UG與裝配相關的軟件模塊。.點擊文件菜單欄下的新按鈕，彈出以下對話框：ug10編程教程入門圖解。
**個模塊是建模模塊，默認生成的文件后綴_model.prt，第二個模塊是裝配模塊，默認生成的文件后綴._asm.prt。建模模塊一般用于建立單個零件，裝配模塊一般用于創建包含多個零件的裝配部件。
使用UG我們通常有一些步驟來完成自上而下的設計：ug10.0畫圖入門教程。
1.首先創建空裝配文件，步驟如下:在電腦的某個盤子里創建文件夾lessonaction，存儲裝配文件，然后UG點擊軟件中的新文件，選擇裝配模塊，創建空裝配文件zongzhaung_asm1.prt，軟件自動切換到裝配界面。
2.點擊UG裝配導航器的軟件，可以看到自己創建的裝配文件出現在里面:
3.創建裝配所需的部件。步驟如下：單擊裝配菜單欄下的組件子菜單下的新組件按鈕，系統彈出對話框，選擇對話框中的建模模塊，輸入定義的文件名和存儲路徑（注：存儲路徑必須放置在與裝配文件相同的文件下），設置參數如下：
設置參數如下：點擊確認后自動彈出對話框。ug圖文教程。
4.點擊確認，打開裝配導航器，發現導航器中的裝配文件夾有一個子文件，如下圖所示：UG入門教程。
5.此時，右鍵單擊子文件，將其設置為工作部件。彈出以下選項：nx10編程入門自學。
將子文件設置為工作部件，點擊上圖所示的選項；這是裝配導航器下的總裝配文件變灰，表明子文件已設置為工作部件，如下圖所示：
6.開始設計裝配件的零件。例如，如果我們想創建一個合作的螺栓螺母，我們首先創建一個螺母，直接在界面中建模，并創建參數如下圖所示的螺母：
然后單擊界面空白處的鼠標右鍵，選擇顯示組裝選項。軟件彈回總裝配文件。UG10怎么用自己畫的刀具編程。
7.接下來，我們將創建一個與之配合的螺栓部件。重做步驟3新建子文件，將文件命名為luosuan_model.prt.參數設置如下：ug10繪圖入門教程。
8.點擊確認，在裝配導航器中可以看到另一個零件子目錄luosuan_model
9.重復步驟5，將該文件設置為工作部件的后界面如下：
10.在上一步界面下建模，創建螺栓特性，步驟如下:a.點擊拉伸按鈕，將第二個過濾器改為整個組裝，然后選擇螺栓上端的弧邊（相關設計的關鍵步驟，連接該部件軸的孔），設置參數如下：

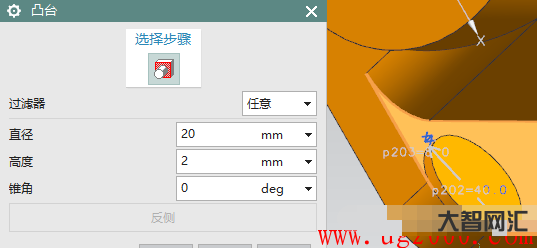

11.點擊應用程序，選擇上一步拉伸體的上弧，參數設置如下：
12.單擊確認完成后，單擊鼠標右鍵，選擇顯示處理裝配。此時，裝配文件的所有兩個部件都建立起來，效果如下：
