讀完這篇文章，我終于明白了MSA(測量系統分析)
1、MSA是什么？
MSA是Measuresystemanalyse第一個字母的縮寫。
2、為什么稱為測量系統而不是測量工具或測量儀器？
除所使用的儀器外，影響測量結果的因素還包括測量標準和操作人員
使用方法、讀數誤差、夾具松緊、環境溫度等綜合因素。(人、機、料、法、環)使用的儀器好，不代表測量結果準確，所以叫測量系統。是對影響測量結果的因素的綜合分析.
3、為什么要做MSA？
它是為了對所使用的測量系統進行科學、系統的分析和評估，以確保測量結果是真實和有效的（六西格瑪強調使用數據）。
4、量具驗證合格，能不能做MSA分析？
現在用千分尺測量槽的直徑。千分尺長期測量本產品，由于磨損，兩個接觸面出現與產品直徑相對應的弧（如紅線所示）。測量標準塊接觸面的最高點，因此驗證合格。但如果用于測量產品，則會因弧而出現一定的誤差。
5、MSA分析的前提
A、選擇合適的量具:必須保證量具有足夠的分辨率，至少1/10的原則。分辨率太低，無法檢測到過程中的惡化。
B、測量系統穩定且受控，即不能包括特殊變差。如有特殊變差，則不能用于控制。
6、MSA分析在什么情況下需要做？
?購買的新量具；
?根據客戶要求或流程要求；
?在不斷改進的過程中，在測量數據之前；
?根據PPAP的要求，需要分析CP中提到的所有量具。對于用同一個量具測量多個尺寸的情況，選擇KPC尺寸或公差最小的尺寸進行分析。
7、MSA方法的分類
?計量分析(極差法、均值極差法等)
?計數分析(交叉法)
?破壞性分析(嵌套法)
8、基本術語
MSA有很多術語，主要分析以下項目，稱為MSA的五性(詳見下頁圖)：
?穩定性
?重復性和再現性，合稱R&R或GRR
偏倚：實際測量值與真實值之間的差值
?它通常被稱為“準確性”，但由于準確性還有許多其他含義，因此不建議用準確性代替“偏差”。
?偏倚是針對同一部件的相同特性。
穩定性：偏移隨時間而變化。（又稱漂移，是測量相同基準或零件相同特性的總變差。）
重復性：評價者內部變差。
最好的措辭是，當測量系統已經確定和定義——在確定的零件、儀器、標準、方法、操作員、環境和假設下，系統內部變差。
再現：評價者之間的差異。
確切地說，測量系統或條件之間的平均值較差。（也可能包括：測量工具、不同的測試溫度和濕度，以及重復性。）
MSA有很多術語和項目，適合五性的場合也不一樣。每種方法都有自己的優缺點，下面分別介紹。但最常用的是計量GRR分析和計數交叉法。
測量系統分析前的準備
1、規劃中使用的方法。
2、具體情況應綜合考慮評估人數、抽樣數量和重復讀數的確定：
a、尺寸的關鍵
b、零件的形態
c、客戶要求。
3、評估者應從正常操作這些儀器的人中提取；
4、樣品的選擇非常關鍵；
5、儀器需要有足夠的分辨力，即1/10原則；
6、所有的MSA分析方法都假設單個讀數之間有獨立性，因此：
a、所有數據必須盲測；
b、數據的讀取和記錄應保留最小刻度值；
c、有人在研究過程中進行監督和管理。
一、偏倚
1、準備樣件；
2、評價者按正常方法測量10次以上；
3、計算(使用Minitab)。
二、穩定性
1、準備樣件；
2、樣品定期測量并記錄在一定時間間隔內；
3、在SPC控制圖上繪制數據并進行判斷。
三、線性
1、準備樣件（g≥5.包括量具的整個工作范圍)；
2、管理者測量每個樣品并給出參考值；
3、每個樣品由操作人員測量10次以上；
4、輸入數據并計算(使用Minitab)。
四、GRR分析
A、定義
(1)重復性(EV):使用相同的測量儀器，多次測量相同零件的相同特性時，由同一評估人獲得的變差；
(2)再現性(AV):使用相同的測量儀器，多次測量相同零件的相同特性時，由不同的評估師獲得的變差；
*R&R或重復性和再現性合稱GRR；
B、GRR分析在什么情況下適合？(1、計量型數據
2、可反復測量)
C、方法(三三十原則)：
取10個樣本，三個人分別測量10個零件3次，并分別記錄。GRR和NDC系數根據記錄結果計算，平均值和極差圖。
注意事項：
?零件應分別盲測；
?分別編號10個零件，確保測量結果一一對應。
D、取樣原則：
所選樣本應代表整個過程的惡化（注意不是產品公差），因此大約一半或更多的平均值需要落在控制線外。在這種圖形中，測量系統可以充分檢測零件之間的惡化，測量系統可以為過程分析和過程控制提供有用的信息。如果少于一半的平均值落在控制限制下，測量系統缺乏足夠的分辨率或樣本并不意味著預期的過程惡化。
外徑公差是現有產品￠2 0.02/-0.02，MSA分析測量此尺寸的量具
步驟如下：
?首先，選擇合適的量具，分辨率應至少為1/10
?選擇與生產過程相關的人員，如操作員或QC；
?選擇10個代表性樣本；
?分別編號零件，盲測后分別記錄；
?將測量結果記錄在表格中(見下頁)

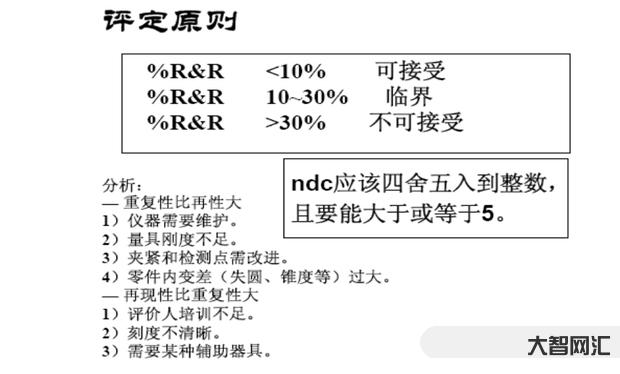

判定指標：
R&R等于系統內部和系統外部方差的總和
?R&R＜10%表明測量系統是可以接受的；
?10%＜R&R＜30%表明測量系統可以接受，但需要改進；
?R&R＞30%表明測量系統不能接受。
定義:NDC是用97%不重疊的信心區間來覆蓋預期產品變差的數量
NDC=1.41（PV/GRR）
NDC必須≥5.
NDC需要整數位
注:只要GRR小于10%，NDC肯定會大于5。但這兩個指標并不是確定MSA是否合格的唯一標準.
極差圖：用于確定過程是否受到控制，是否存在特殊變差
均值圖：可以直觀地反映所選樣本是否代表足夠的過程變差
結果判斷：三名檢驗員、檢驗員和標準之間的一致性由檢測到的數據計算。
判定標準1.Kapa值
Kappa值是評估者之間一致性的測量值，只考慮他們是否一致，而不考慮一致性。Kappa是評估測量系統質量的重要指標，要求如下：
Kappa>0.75，說明一致性好，可以接受；
Kappa表示一致性差，不能接受；<0.4，表示一致性差，不能接受；
0.4 <0.75,表示需對一致性進行改進。
