Hypermesh與Ansys殼單元約束模態分析
1、有限元仿真過程
1-1、前處理
1-1-1、構建幾何模型
1-1-2、材料定義
1-1-3、構建有限元系統模型
1-2、求解
1-2-1、加載條件/邊界條件
1-2-2、求解設置
1-3、后處理
1-3-1、查看結果
1-3-2、評估結果
1-3-3、修正結果
2、前處理
2-1、模型構建
如圖1所示，建立殼體幾何
2-2、材料的定義
定義材料，在hypermesh中創建相應的材料選項，并輸入材料屬性，主要包括7850密度、彈性模量210e9、泊松比0.3(這里采用統一的國際單位制)，如圖2所示。
2-3、構建有限元系統模型
主要包括7個元素，相應類型見圖3
與Workbench相比，需要對具體的操作流程和操作步驟進行一些調整，如圖4所示：

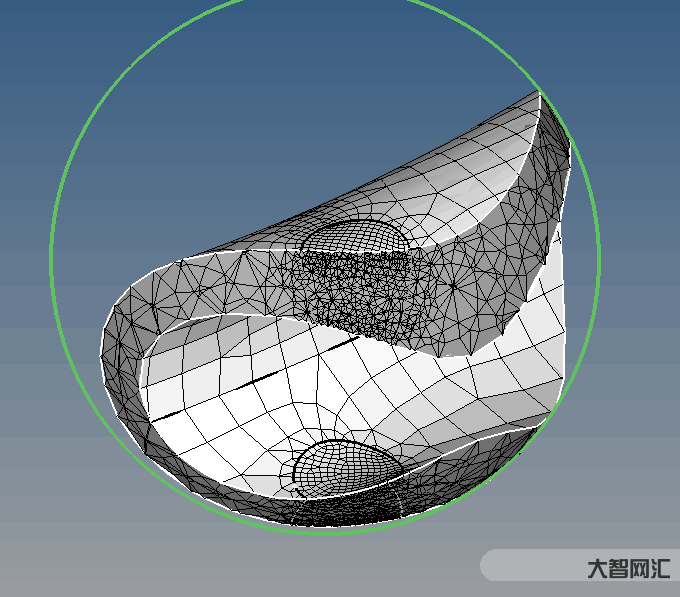

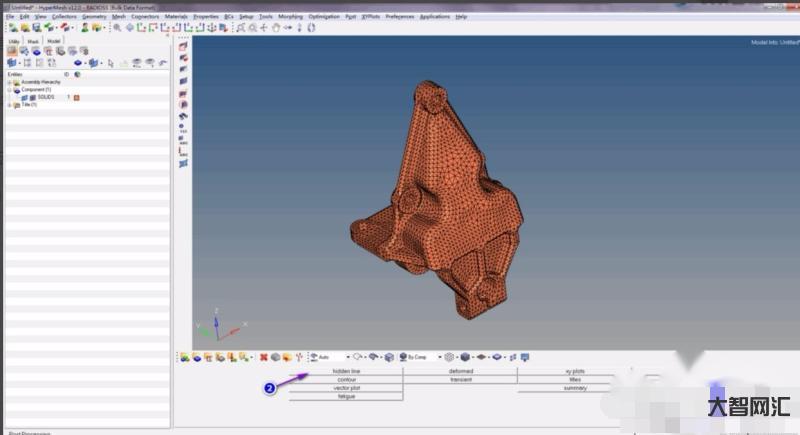

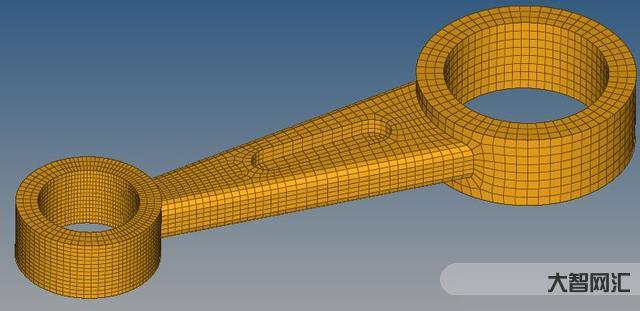

2-3-1、網格劃分：采用2Dautomesh進行網格劃分，效果如圖5所示；
2-3-2、單元類型定義：使用shell181，如圖6所示
2-3-3、默認定義關鍵字和實常數
2-3-4、沒有連接關系的定義，但殼單元的厚度需要定義，如圖7所示
{img}6ad741c0affd4a6c9d9
2-3-5、給予單元類型和材料，如圖8所示
3、求解
3-1、求解設置
將cdb格式的文件導出并保存到全英文路徑下。
打開Ansys經典版本的啟動器，并將工作路徑設置為剛剛保存的全英文路徑，如圖9所示：
如圖10所示，導入Hypermesh中導出的CDB格式文件：
△圖10
如圖11所示，設置求解類型、求解方法和求解階數
△圖11
3-2、邊界條件
如圖12所示，在殼體一側施加約束
△圖12
4、后處理
設置完成后，即可求解，并檢查第一階和第十階的振型，如圖13所示：
△圖13
